產品型號：UT-8851
產品名稱：UBS接口轉換器
通訊協議：USB轉TTL
傳輸速率：300-921600bps
產品概述：
UT-8851是一款通用的USB/TTL轉換器，無需外加電源，兼容USB、TTL標準，能夠將單端的USB信號轉換為TTL信號，TTL端通過接線端子的連接。轉換器內部帶有零延時自動收發轉換, 獨有的I/O電路自動控制數據流方向, 而不需任何握手信號(如RTS、DTR等)無需跳線設置實現TTL模式轉換，即插即用。確保適合一切現有的通信軟件和接口硬件。
UT-8851接口轉換器可以為點到點的通信提供可靠的連接，數據通訊速率300-921600bps，帶有電源指示燈及數據流量指示燈、支持的通訊方式有USB到TTL轉換。
產品特性：
1、標準：遵從USB1.1、1.0標準，向后兼容USB2.0，兼容TTL TIA/EIA標準
2、USB信號：VCC、DATA-、DATA+、GND、FG
3、TTL信號：TXD、RXD、GND
4、工作方式 ：異步工作、點對點通信
5、方向控制 ：采用數據流向自動控制技術,自動判別和控制數據傳輸方向
6、波 特 率 ：300-921600bps,自動偵測串口信號速率
7、負載能力： 支持點到點每臺轉換器可允許連接1個TTL接口設備
8、傳輸距離 ：TTL端5米,USB口不超過5米
9、接口形式 ：USB端A類接口公頭,TTL端5Pin接線柱
10、信號指示：三個信號指示燈電源（PWR）發送（TXD）接收（RXD）
11、傳輸介質：雙絞線或屏蔽線
12、外形尺寸：62mmx33mmx19mm
13、使用環境：-40℃ 到 85℃，相對濕度為5%到95%
14、支持Windows95/98/2000/xp/Vista/Win7、8、10、11/Linux/mac
引腳定義：
| 接線端子 | 輸出信號 | 說明 |
| 1 | TXD | TTL 發送信號 |
| 2 | RXD | TTL 接收信號 |
| 3 | CTR | 默認為5V TTL，當此引腳與5腳短接時，切換為3.3V TTL輸出 |
| 4 | VCC | 電源5V輸出 |
| 5 | GND | 信號地線 |
訂購信息：
| 型號 | UT-8851 | |
| 信號/接口 | USB | USB A公頭 |
| TTL | 接線端子 | |
| 接口保護等級 | 300bps-921.6kbps | |
| 使用環境 | 溫度 | -40℃ ~85℃ |
| 濕度 | 5-95% | |
| 電源 | 無源 | |

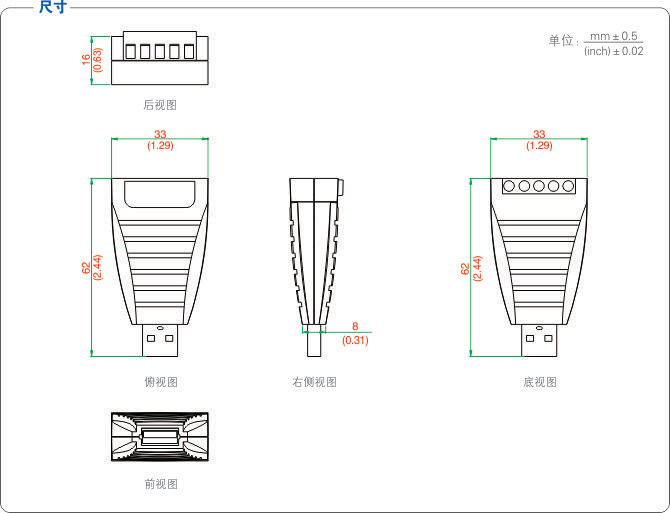

產品尺寸：

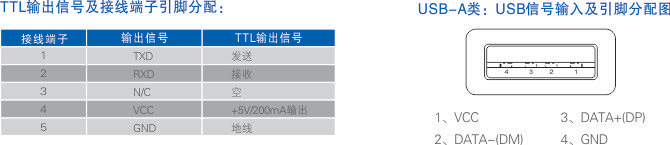

連接器和信號：
