產品名稱：數字化集中控制器
產品型號：UT-RG9411
處理器：Cortex-A55四核高性能處理器
操作系統：Ubuntu20.04（可選Build root 2021.11）
工業接口：1x4G、4x RJ45、18x DI、16x DO、3x CAN、4x ADC 、8x RS-485、2x RS-232、3x USB、1x Console、1x SIM卡接口、1x TFT卡接口、1xSSD硬盤接口
產品概述：
UT-RG9411系列數字化集中控制器是一款面向AIoT工業物聯網領域的高性能邊緣計算機。該系列產品搭載ARM Cortex-A55四核處理器，標配4GB內存與16GB存儲，內置1 TOPS算力，具備卓越的處理性能與邊緣計算能力，能夠高效實現工業現場海量數據的采集、分析與傳輸。
UT-RG9411系列支持4路千兆獨立IP以太網口，同時提供4G蜂窩網絡與Wi-Fi無線傳輸方式；配備8路RS-485、2路RS-232、18路DI、16路DO、3路CAN、4路ADC、HDMI，并支持SSD和TF卡擴展，接口資源豐富，充分滿足工業場景中復雜的終端接入需求。
該系列產品支持Linux操作系統（Ubuntu 20.04、Buildroot 2021.11），并具備二次開發能力，用戶可根據自身業務需求進行定制化應用開發，實現個性化使用價值，適應多種應用場景。
UT-RG9411系列具備快速部署、易于使用、廣泛適配工業領域應用等特點，可靈活部署在邊緣側，滿足泛工業、能源等垂直行業對邊緣數據處理的應用需求。作為真正意義上的設備信息化載體，它提供了強大的數據計算平臺與高速的數據傳輸通路。
產品特性：
超強算力，滿足邊緣數據采集和處理需求
搭載Cortex-A55四核高性能處理器
標配4GB內存，16GB存儲
集成GPU，支持OpenGLES3.2/2.0/1.1，Vulkan1.1
集成NPU，算力最高達1TOPS，支持INT8/INT16/FP16/BFP16
智能業務部署，便捷運維
數據回傳方式靈活，支持有線和WLAN（選配）、4G等方式
開放式系統架構，提供完整的SDK開發文檔
多種接口靈活可選，滿足更多工業場景需求
支持4G、有線同時接入
4路千兆自適應以太網口
8路RS-485，2路RS-232串口
18路DI、16路DO、3路CAN2.0接口
4路ADC
3個USB 2.0接口
1個HDMI 2.0接口
可選Wi-Fi無線網絡
支持1路TF卡及1路固態硬盤擴展
高可靠設計，業務安全穩定可靠
工業級設計，無風扇高效散熱，可工作在
-20°C~+70°C之間
WDT看門狗設計
硬件接口隔離保護，保證系統穩定
低功耗設計，寬電源輸入（10~30VDC），適用不同現場供電方式
產品參數：
| 主控芯片 | RK3568J，4核ARM Cortex-A55，集成1TOPS NPU，支持INT8/INT16/FP16/BFP16集成Mali-G52，支持OpenGL ES 1.1/2.0/3.2、Vulkan 1.0/1.1、OpenCL 2.0 |
| 內存 | 標配4GB（可增配到8G） |
| 儲存 | 標配16GB（可增配到256G） |
| 操作系統 | Ubuntu20.04（可選Build root 2021.11） |
| RTC時鐘 | 內置RTC，RTC計時功能 |
| Ethernet | 4路，10/100/1000Mbps自適應RJ45網口，默認獨立IP不同網段 |
| 蜂窩網 | 1路，支持4G全網通（可選配5G），1個SMA接頭，外螺紋內孔 |
| SIM卡 | 1個SIM接口，抽屜式卡托，標準SIM卡，25mm x 15mm尺寸 |
| Wi-Fi | 1路，可選配（非標配），支持2.4GHz/5GHz，1個SMA接頭，外螺紋內孔 |
| 串口 | 8路隔離RS-485，波特率300~115200bps，1*2*8-PIN 3.5mm鳳凰端子 2路隔離RS-232，波特率300~115200bps，1*2*3-PIN 3.5mm鳳凰端子 |
| DI | 18路光電隔離DI，支持干節點輸入，1*2*8-PIN，1*2*10PIN 3.5mm鳳凰端子 |
| DO | 16路DO繼電器常開輸出，隔離觸點負載（阻性）5A/250VAC/30VDC，1*2*8-PIN 3.5mm鳳凰端子 |
| ADC | 4路，4~20mA/0~10V，24bit，8kSPS，1*2*4-PIN 3.5mm鳳凰端子 |
| CAN | 3路隔離CAN2.0B，125K/250kbps，1*2*3-PIN 3.5mm鳳凰端子 |
| USB | 2路Type-A USB2.0，1路Type-C USB2.0下載口 |
| Console | 1路Type-C調試串口 |
| TF卡 | 1路，支持Micro SD（TF）卡存儲擴展 |
| SSD | 1路內置，支持2242 M.2 SATA硬盤擴展（和5G模塊復用接口），或mSATA硬盤（和4G模塊復用接口） |
| 顯示輸出 | 1路HDMI 1.4/2.0 |
| 電源輸入 | 輸入范圍：10V~30V DC，1*3-PIN 5.08mm鳳凰端子 |
| 功耗 | 最大功耗≤16W，空載功耗≤11W |
| 復位按鈕 | 支持設備復位重啟 |
| 指示燈 | 9路，1*PWR電源指示燈，常亮為電源正常，1*LOSS電源丟失狀態燈，1*RUN系統運行狀態燈，閃爍為系統正常，1*SSD狀態燈，常亮為SSD運行正常，1*5G運行狀態燈，1*4G運行狀態燈，3*USR用戶自定義狀態燈 |
| 掉電保護 | 支持約5秒 |
| 看門狗 | 支持硬件看門狗 |
| 接地保護 | 1個接地螺絲 |
| EMC | GB/T17626-4-2（ESD，靜電放電抗擾度），Level 3，空氣放電：±8kV，接觸放電：±6kV GB/T17626-4-4（EFT，電快速瞬變脈沖抗擾度），Level 3，電源：±2kV，信號：±1kV GB/T17626-4-5（Surge，浪涌沖擊抗擾度），Level 3，電源/信號：共模±2kV，差模±1kV |
| 尺寸 | 產品尺寸：寬x高x深=440x160x44mm（不含安裝件），包裝尺寸：長x寬x高=545x280x110mm |
| 重量 | 產品重量：2.08kg，包裝重量：2.84kg |
| 工作環境 | 工作溫度：-20℃~+70℃，相對濕度5%~95%（無凝霜） 儲存溫度：-40℃~+85℃，相對濕度5%~95%（無凝霜） |
| 外殼 | 金屬外殼設計，保護等級IP40 |
| 安裝方式 | 桌面式，機架式 |
| 軟件功能 | 提供二次開發接口協議，調用設備各個接口功能 |

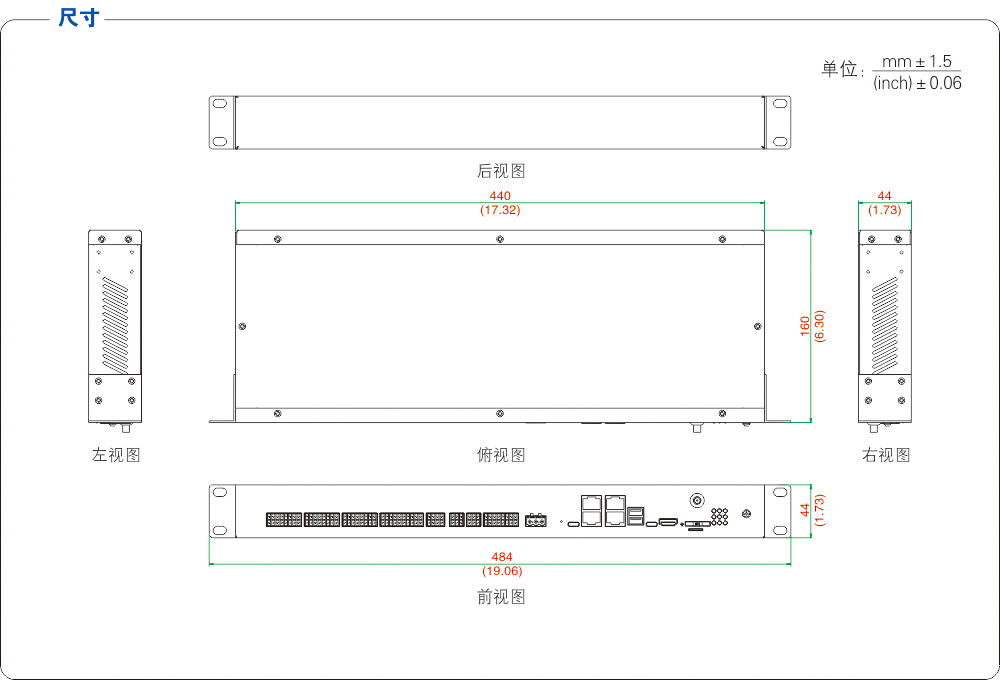

產品尺寸：

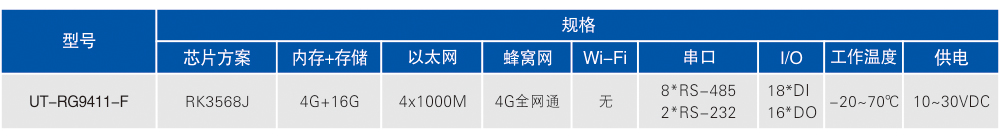

訂購信息：
