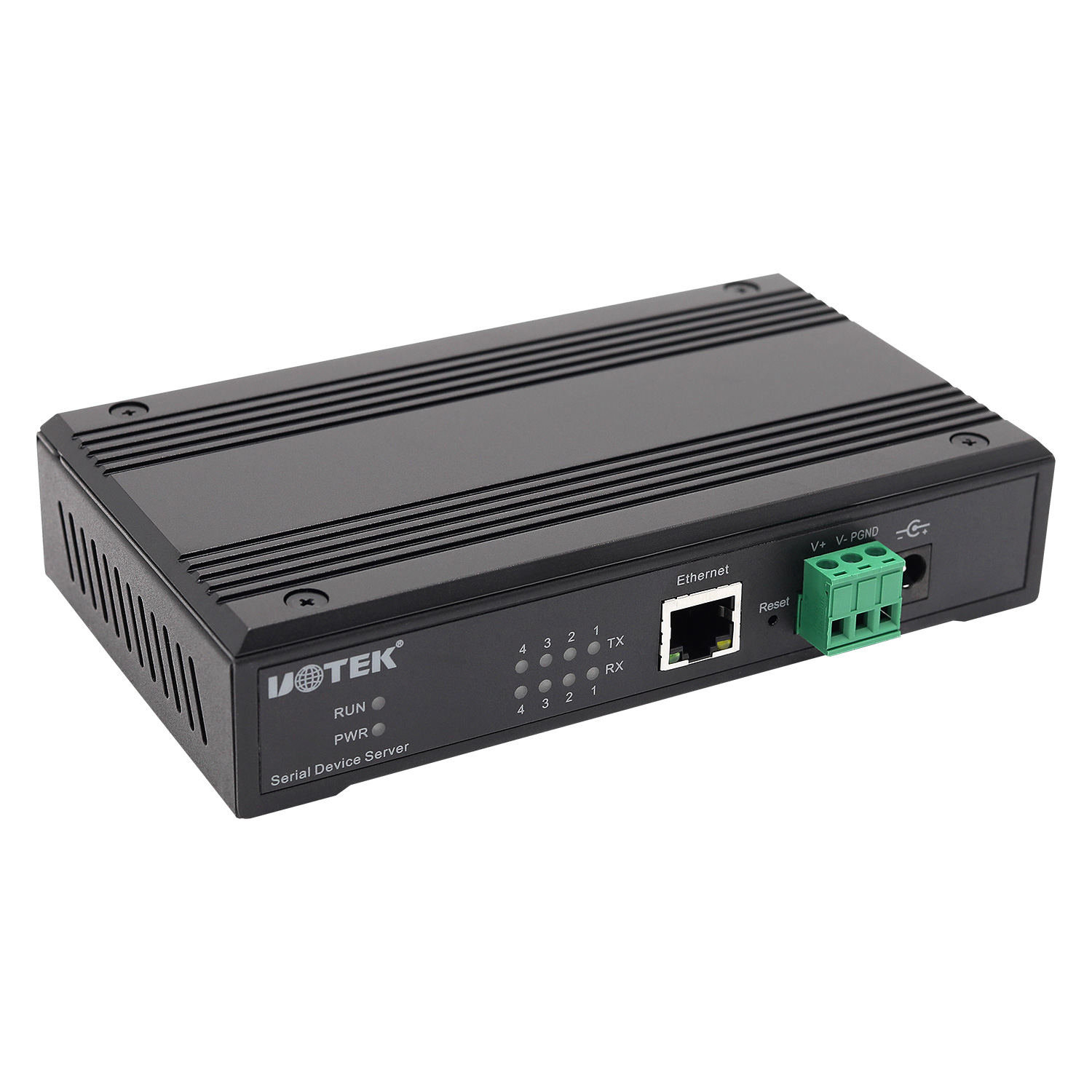

產品名稱：桌面式4口 RS232/485/422串口服務器
產品型號：UT-6804-CN
工作溫度：-40～85℃
防護等級：IP30防護等級
安裝方式：桌面式/壁掛式安裝
產品概述：
產品支持串行終端到TCP/IP之間數據轉換，內部集成TCP/IP協議棧，實現RS-R232/485/422串口與 TCP/IP網絡接口的數據雙向透明傳輸，使得串口設備能夠具備聯網功能。內部集成 ARP，IP，TCP， HTTP，ICMP，UDP，XMODEM等協議。所有程序提供中英文界面，有設置向?qū)В子诓僮鳌?廣泛用于工業控制，設備自動化，物聯網，環境監控，智能交通，動環監控等領域。
功能特性：
采用純國產高性能主控方案，主控頻率高達648Mhz,內存SDRAM 32M，16M flash存儲。
1個100/10Mbps自適應以太網口。
支持4路RS-232/485/422串口，實現遠程控制功能
支持Reset 鍵恢復出廠設置
支持外置看門狗
每路RS232串口提供5路信號，包括RXD, TXD, RTS, CTS, GND
每路RS485/RS422串口都提供T/R+,T/R-,R+,R-
支持自定義波特率
支持串口收發指示燈
支持MCP、VCOM虛擬串口
支持網口1.5KV隔離保護
支持串口數據到網絡透?jìng)?/p>
支持MODBUS多主機多從機連接
支持Web配置（實時生效）和VistaComs 上位機工具配置
支持Web固件升級
產品參數：
接口

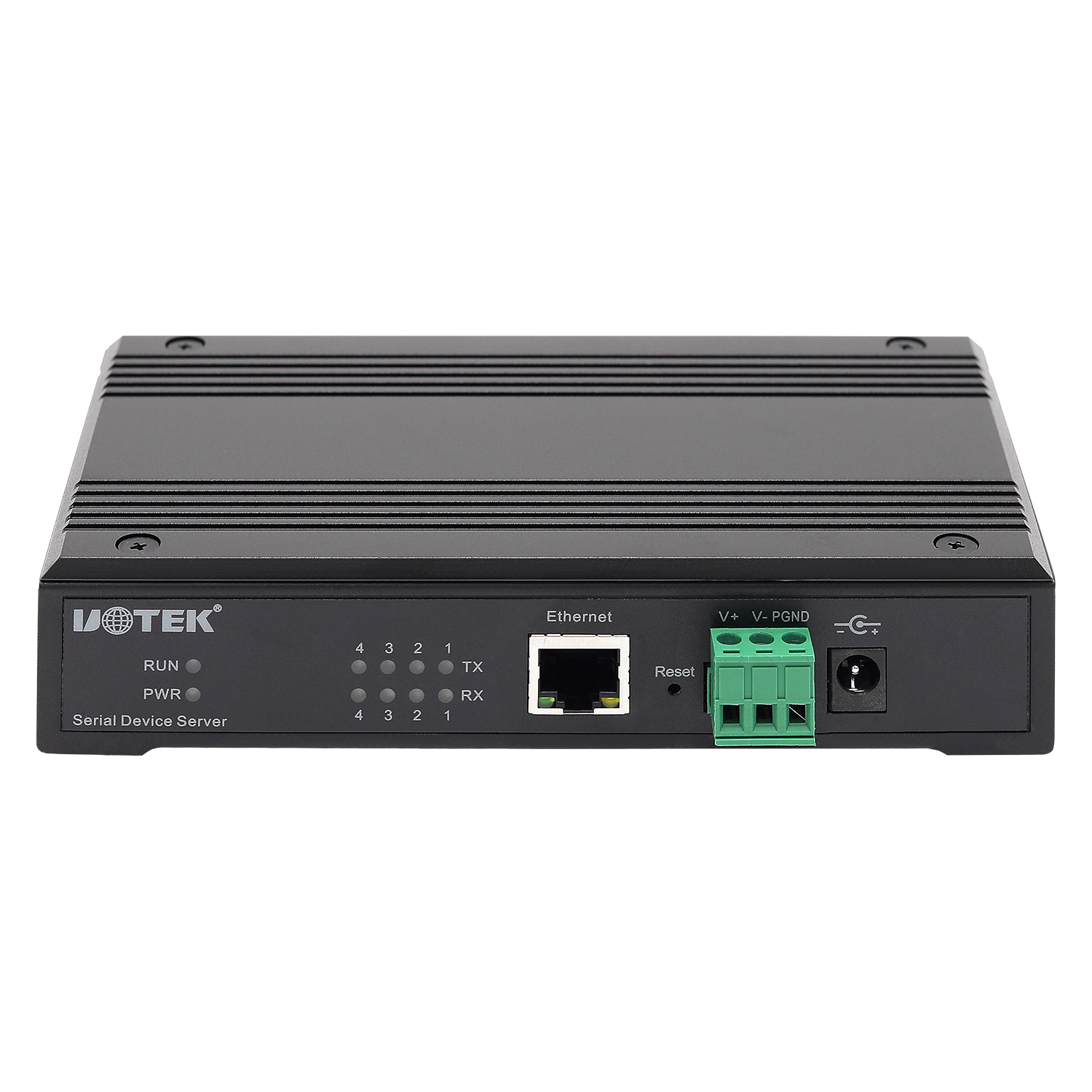

電源接口：1×DC座子或3Pin 5.08端子，內置防反接
以太網接口：1×RJ45，1×10/100Base-T(x)

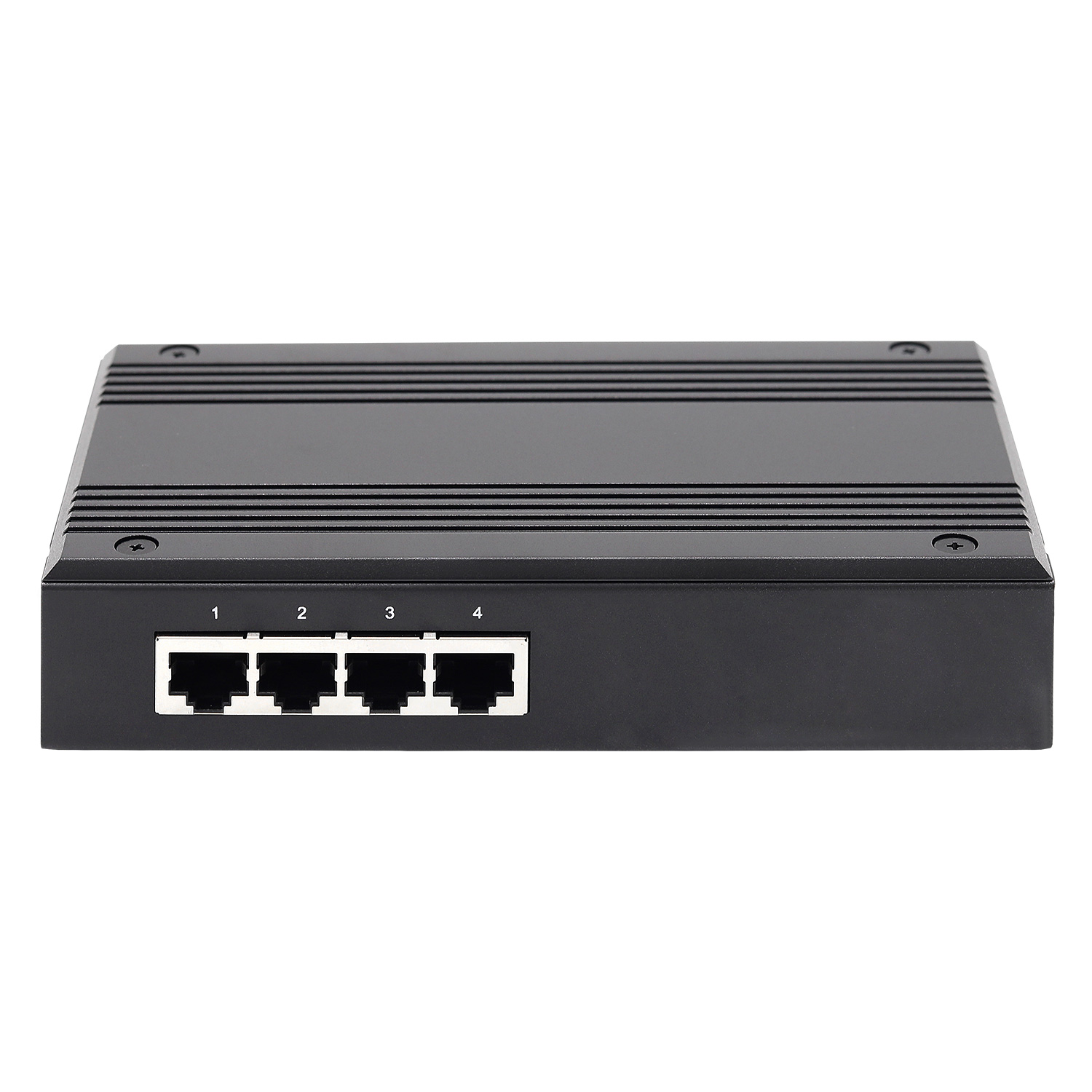

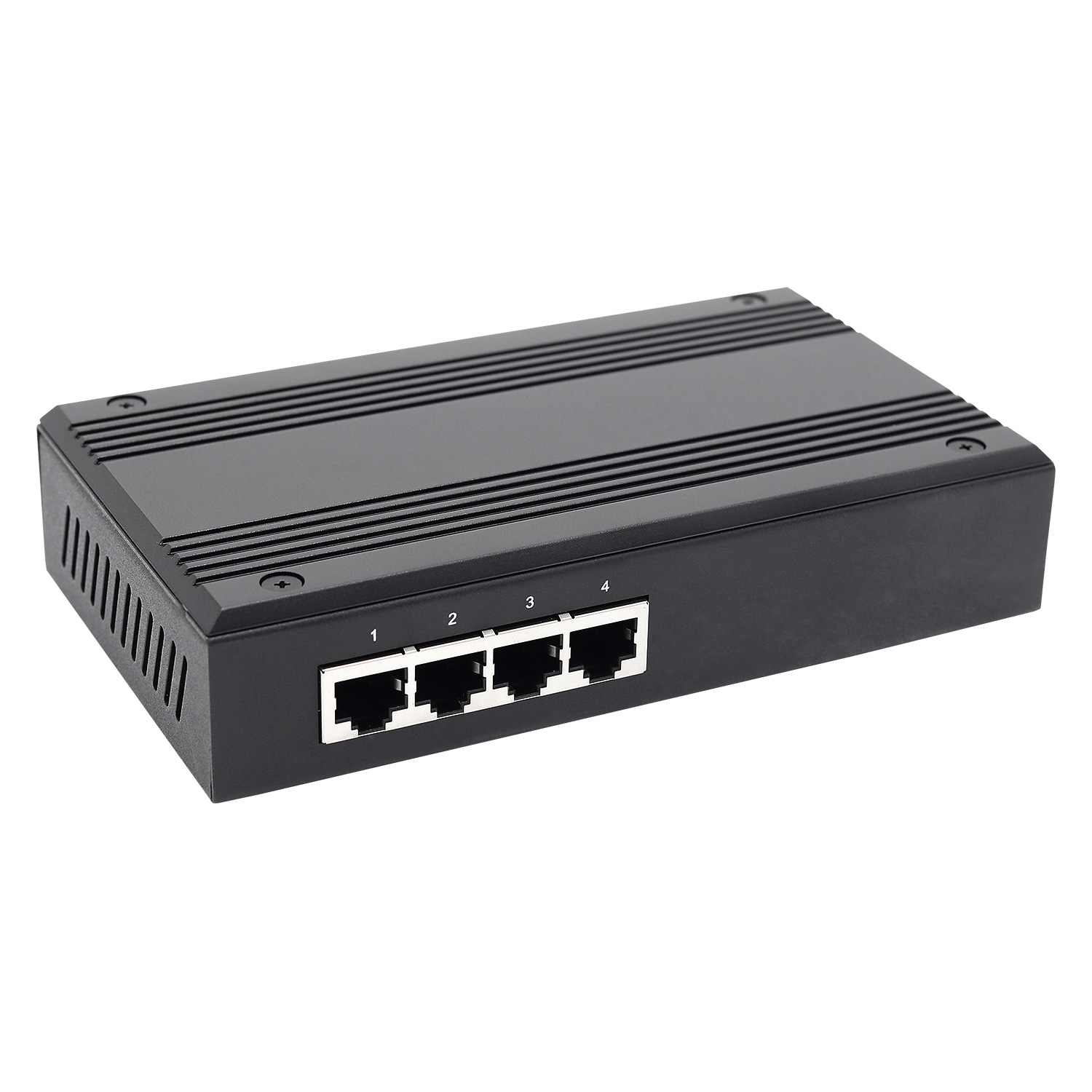

串行接口：4×RJ45，RS232/485/422三合一
LED指示燈： PWR電源指示燈，RUN運行指示燈，8個串口收發指示燈
按鍵：1個出廠復位按鍵RESET
電源需求
輸入電壓：12～48VDC
功耗
最大輸入功耗：3W
機械特性
外殼：IP30防護等級
重量：500g
安裝方式：桌面式/壁掛式安裝
尺寸（長×寬×高）：135mm×100mm×49mm（不含安裝件）
傳輸距離
RS-232：15m
RS-485/422：1200m
工作環境
儲存溫度：-40～85℃
工作溫度：-40～85℃
相對濕度：5%～95% (無凝結)
支持協議
ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、MODBUS、XMODEM
工作模式
VCOM、MCP、TCP Server、TCP Client、UDP Client、、Modbus TCP Server、Modbus TCP Client
串口參數
接口類型：RS-232、RS-485、RS-422
波特率：300-921600bps
校驗位：None、Odd、Even、Mark、Space
數據位：7、8
停止位：1、2
認證標準
EMC：EN 55032/24
EMI：CISPR 32，F(xiàn)CC Part 15B Class A
EMS：IEC61000-4-2 ESD 接觸6KV,空氣8KV
IEC61000-4-3 RS 3V/m
IEC61000-4-4 EFT 電源2KV,信號1KV
IEC61000-4-5 Surge 電源2KV，信號0.5KV
IEC61000-4-6 CS 3V/m
