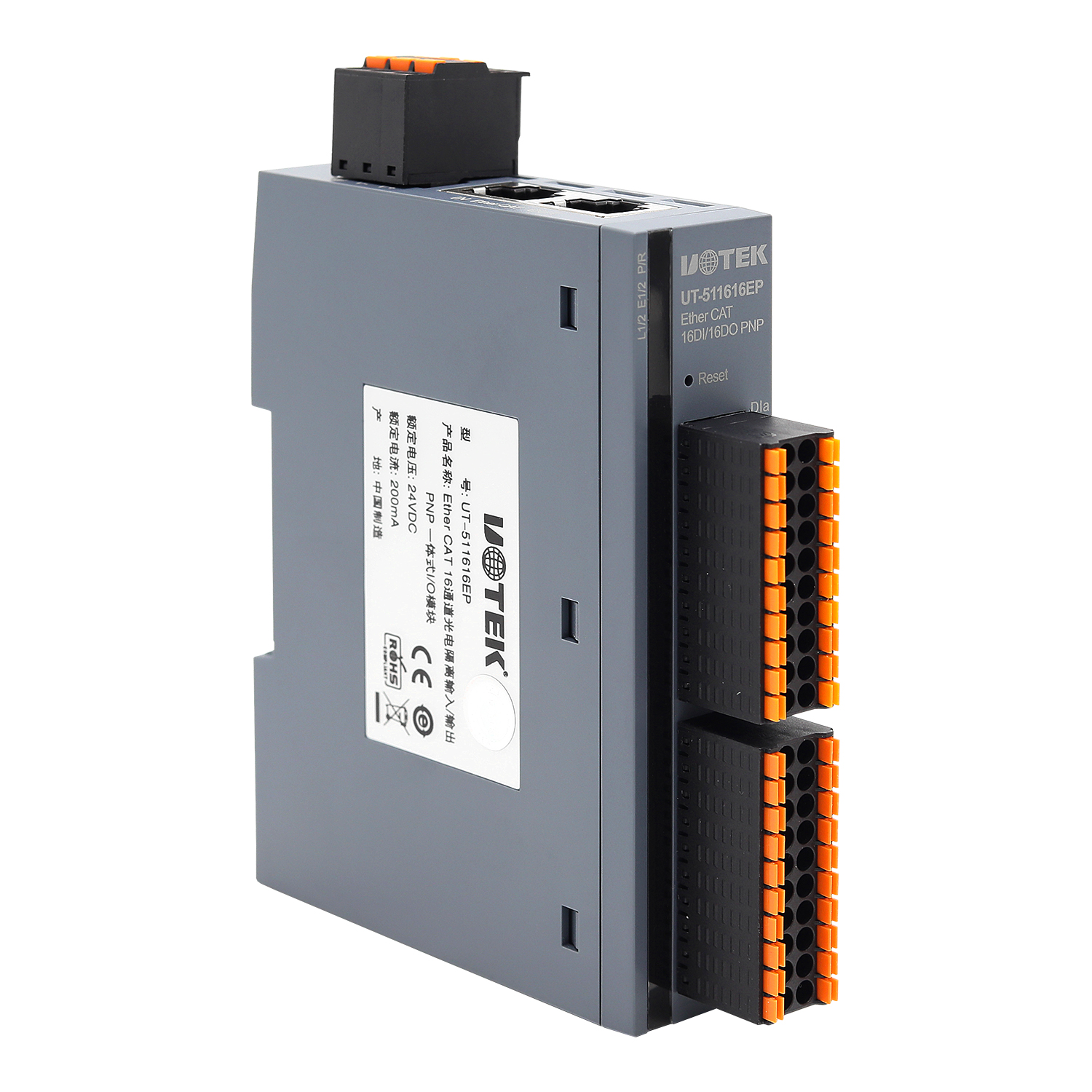

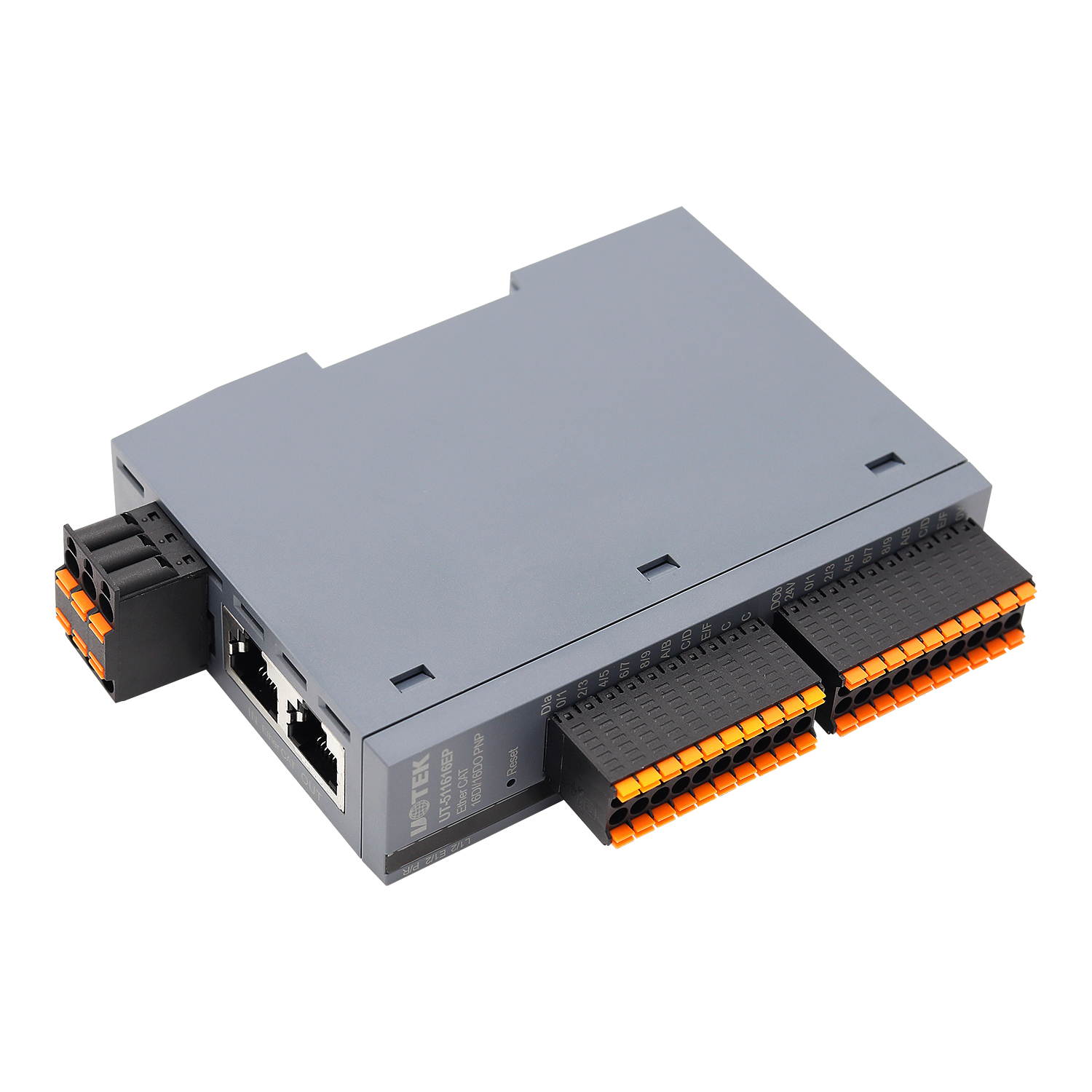

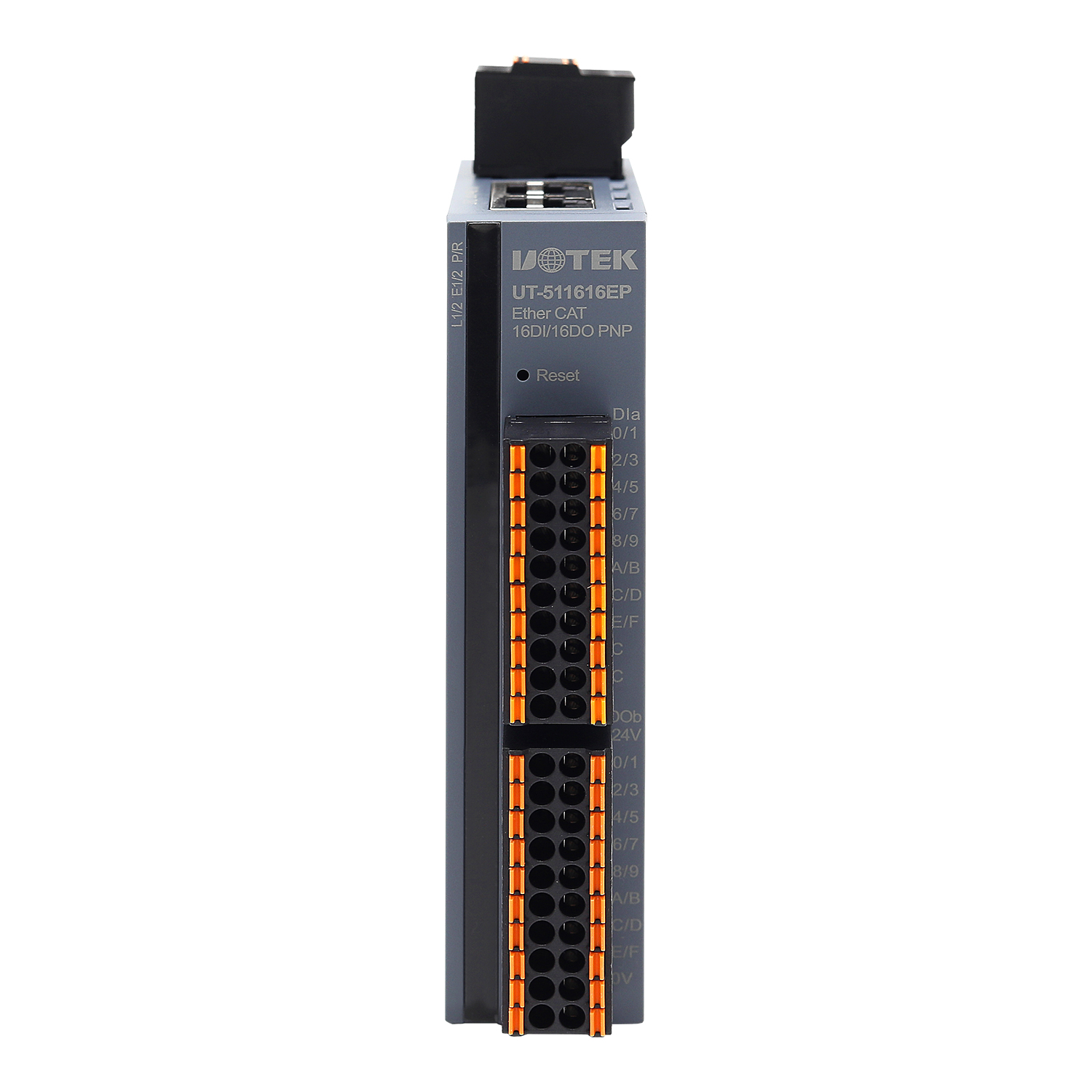

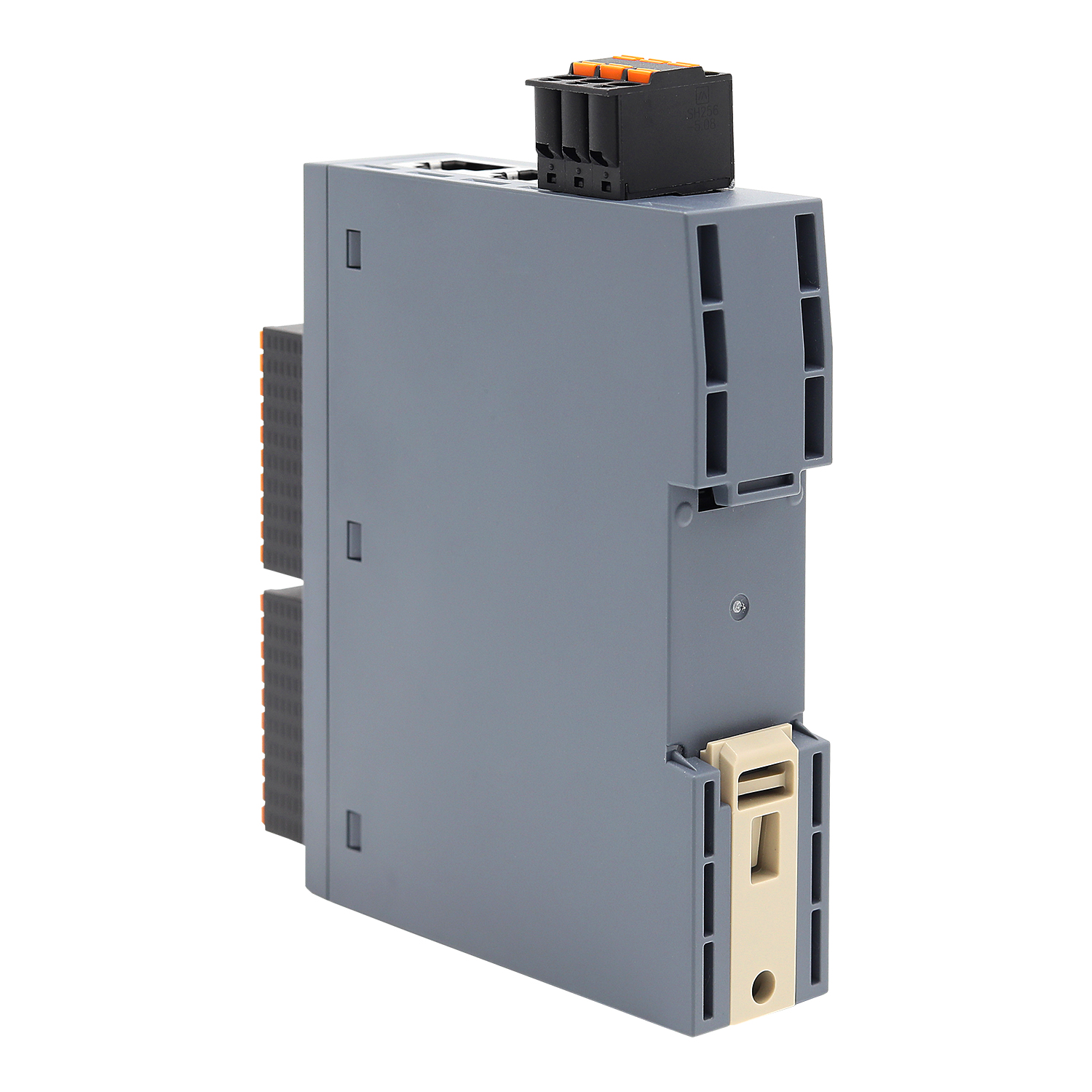

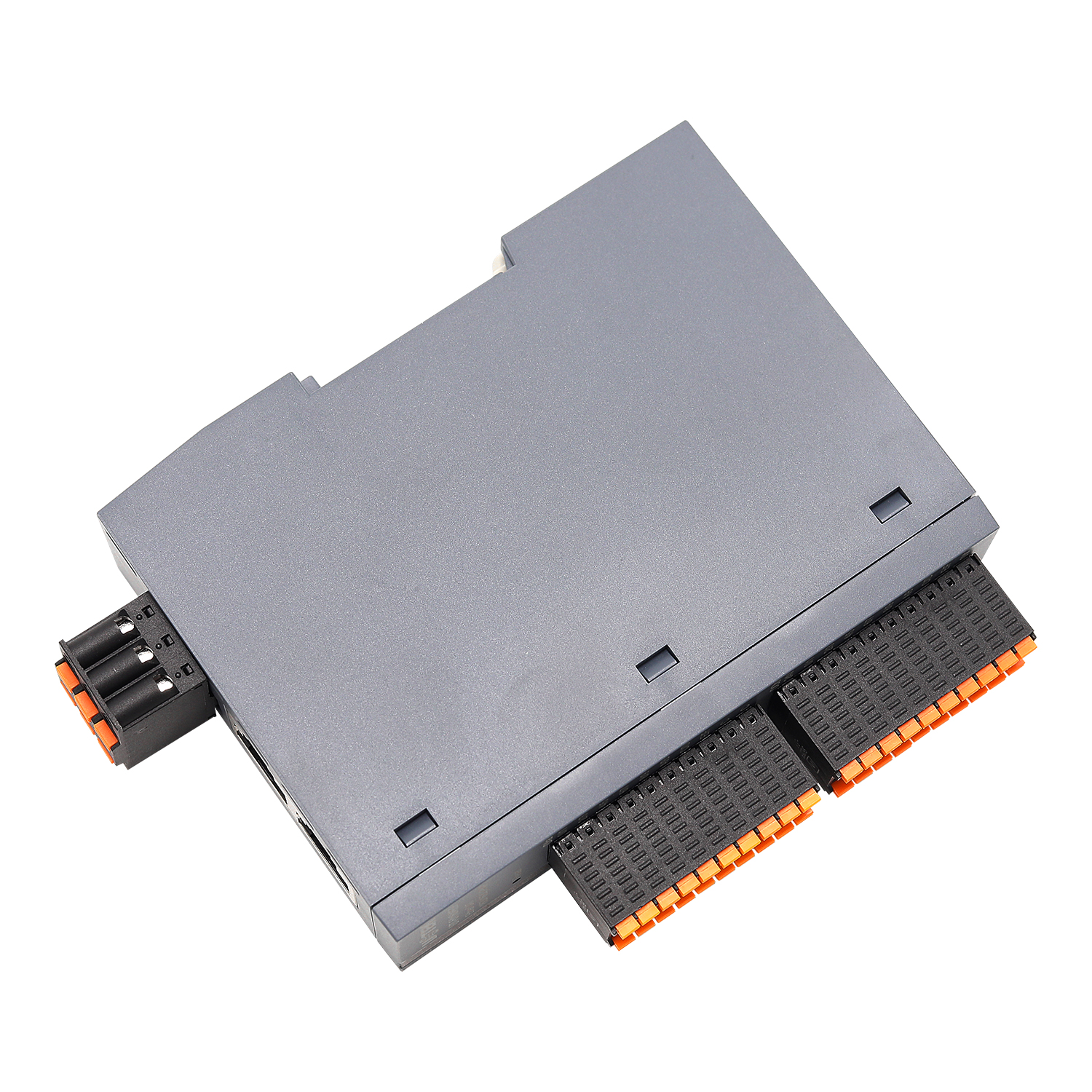

產品名稱：數字量16通道光電隔離輸入, 16通道PNP輸出I/O控制器
產品型號：UT-511616EP
工作溫度：-40~85℃
防護等級：IP20
安裝方式：35mm 導軌安裝
產品概述：
UT-511616E基于2.1EtherCAT總線控制協議光電隔離數據并行輸入輸出I/O控制器是16通道數據輸入，16通道數據輸出，每個數據輸入或輸出通道相類似若干電腦接口。
EtherCAT(以太網控制自動化技術)是一個以以太網為基礎的開放 架構的現場總線系統，EtherCAT名稱中的CAT為Control Automation Technology(控制自動化技術)首字母的縮寫。最初由德國倍福自動化有限公司(Beckhoff Automation GmbH) 研發。EtherCAT為系統的實時性能和拓?fù)涞撵`活性樹立了新的標準，同時它還符合甚至降低了現場總線的使用成本。
功能特性：
◆支持16通道數字量輸出（PNP型），輸出高電平有效，輸出24V。
◆支持16通道數字量輸入,可接PNP和NPN型數字傳感器。
◆可驅動現場設備（繼電器、電磁閥等）。
◆內部總線和現場輸出采用光耦隔離。
◆帶有16個數字量輸出通道LED指示燈。
◆具備熱關斷以及過流保護功能。
產品參數：
| 通用參數 | |
| 電源 | 標稱電壓：24VDC（22~28Vdc） |
| 功耗 | Max.50mA@24VDC |
| 電氣隔離 | 1KV(電源觸點/電源電壓/Ethernet) |
| 接線 | I/O 接線：Max 0.75mm2(AWG 18) |
| 安裝方式 | 35mm 導軌安裝 |
| 尺寸 | 120*15*75mm |
| 重量 | 80g |
| 環境參數 | |
| 工作溫度 | -40~85℃ |
| 環境濕度 | 5%-95%無冷凝 |
| 防護等級 | IP20 |
| 輸入?yún)?shù) | |
| 通道數 | 16 通道輸入 |
| 指示燈 | 16 個通道輸入指示燈 |
| 開啟電壓 | 9~24Vdc |
| 關閉電壓 | 0~3Vdc |
| 開啟電流 | 3mA每通道@24V |
| 輸入阻抗 | >6.5kΩ |
| 開關延時 | 開：5us 關：3us |
| 濾波時間 | 默認10ms |
| 采樣頻率 | 500Hz |
| 輸出參數 | |
| 通道數 | 16通道輸出 |
| 指示燈 | 16個通道輸出指示燈 |
| 輸出電流 | 單通道500mA |
| 輸出漏電流 | 單通道1uA |
| 導通電阻 | 最大值1.2Ω |
| 輸出開關延時 | 開：15us 關：9us |
| 保護功能 | 過溫度關斷：典型值160℃ 過電流保護：典型值3A |
| EtherCAT 參數 | |
| 網絡協議 | EtherCAT |
| 過程數據區 | 輸入最大 1024 字節，輸出最大 1024 字節 |

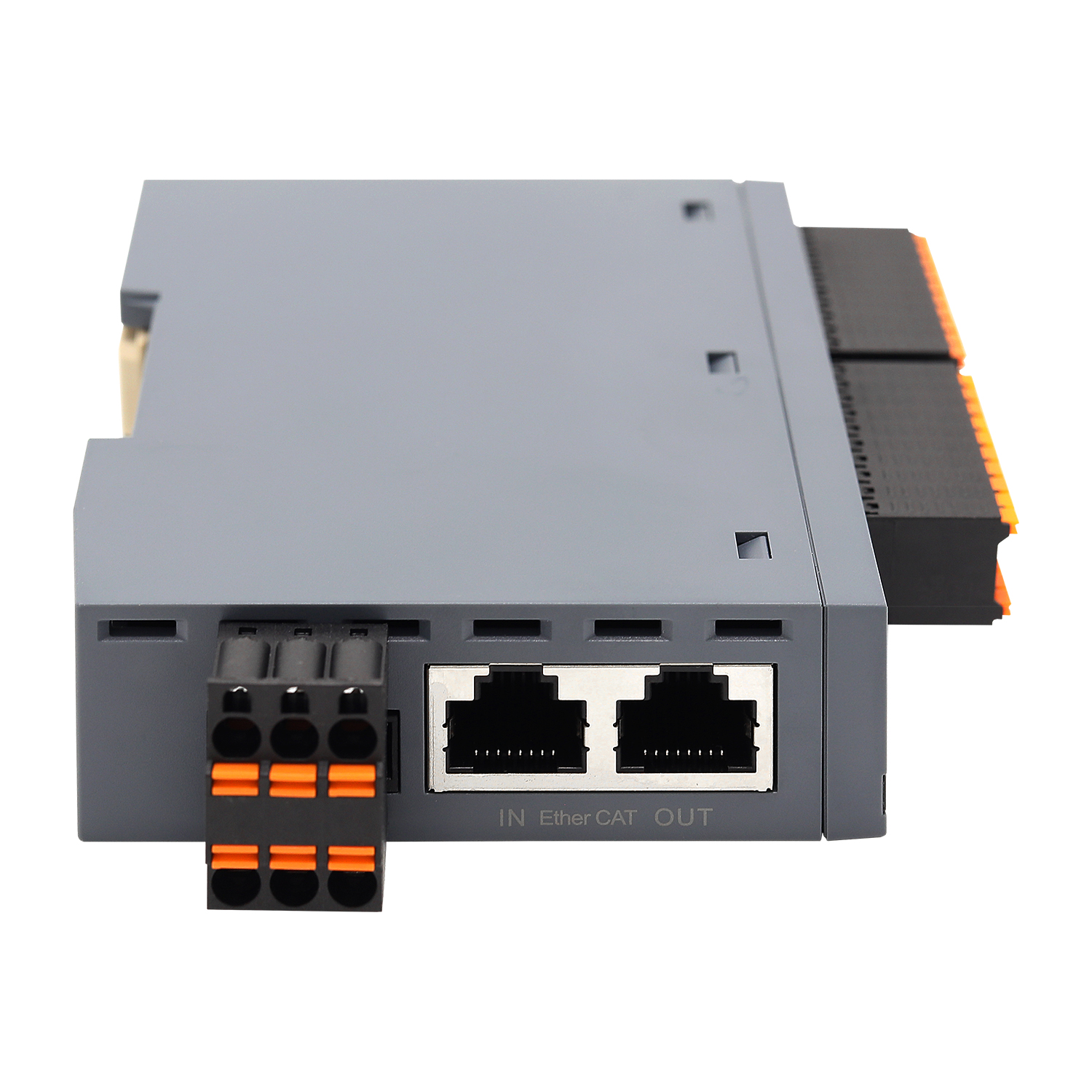

| 網絡接口 | 2 個 RJ45 |
| 連接速率 | 10/100Mbps，自適應，全雙工 |
| 最大總線長度 | 100m |
產品尺寸：
